Prezentare generală

Echipamentele Unitronics PLC + HMI sunt controlere logice programabile tip all-in-one, care sunt caracterizate prin software de înaltă calitate, suport excelent și gamă completă. Vă oferim calitate excepțională atât în domeniul hardware-ului, software-ului, cât și în privința suportului, cu produse Unitronics recunoscute pentru folosirea revoluționară a conceptului de integrare PLC și panel operator.

Bazele PLC-ului

Despre controlere logice programabile pe scurt

Denumire

Denumirea PLC provine din prescurtarea expresiei din limba engleză ”Programmable Logic Controller”, în limba română Controler Logic Programabil. Se întâlnesc și sub denumirea germană: SPS, respectiv Speicherprogrammierbare Steuerung.

Programare PLC cu diagramă în scarăFuncția și componentele principale PLC

Controlerul logic programabil este un controler folosit special în acest domeniul, este dotat cu intrări și ieșiri numite I/O după expresiile din limba engleză ”Input/Output”. Componente principale:

  • Responsabil pentru logica controlerului logic programabil este o unitate centrală de procesare denumită CPU (Central Processing Unit), respectiv programul de funcționare lansat de acesta.
  • I/O-urile sus-menționate sunt responsabile pentru capacitatea PLC-ului de a primi informații despre mediul lui înconjurător, respectiv despre mașini și procese derulate. Acestea sunt transmise în general de diferiți senzori. De asemenea, în categoria de I/O intră ieșirile, care servesc controlerul logic programabil în procesul de reglementare și control a diferitelor elemente.
  • Elementele esențiale ale controlerelor logice programabile moderne sunt modulele de comunicare, cu ajutorul cărora este asigurată comunicarea cu celelalte mijloace, de exemplu cu cititoare de coduri de bare, indicatori de poziție, imprimante, sau cu I/O-uri aflate la distanță, care sunt puse la dispoziție în sisteme bus sau în sistemul tot mai popular Ethernet.
  • În cele din urmă, dar nu în ultimul rând, software-ul, care diferențiază dispozitivele aflate pe piață. Controlerele logice programabile sunt programabile cu ajutorul limbajelor de programare create special, aceste limbaje prezentând diferențe în funcție de producător, chiar și diferențe majore în privința funcțiilor disponibile, gama de blocuri de funcții și confortul de operare, dar în general sunt incluse în grupurile definite de standardul IEC_61131-3, dintre acestea, cel mai frecvent utilizate sunt:
    • Cu diagramă în scară
    • Cu blocuri de funcții
    • Cu set de instrucțiuni

Toate acestea reprezintă doar o scurtă sinteză, sunt multe informații, care nu sunt detaliate, cei interesați pot găsi multe cărți sau articole pe internet despre această temă, atât în limbi străine, cât și în limba română.

PLC+HMI concept

Panou de operare + PLC = OPLC

Unitronics a fost prima companie care a intrat în piață cu PLC și HMI încorporat, care a fost denumit în acel moment OPLC (PLC cu panou de operare), în final însă a devenit mai populară denumirea de PLC + HMI. Echipamentul este un controler încorporat cu un panou de operare, adică ecran, și în funcție de model, cu butoane, lucru care sporește semnificativ eficiența și ușurința utilizării PLC-ului. PLC-ul și HMI-ul, încorporate integrează panoul de operare și controlerul logic programabil într-un singur echipament. OPLC-ul are de asemenea un sistem de dezvoltare integrată, care controlează ambele componente, iar datorită acestui fapt, echipamentul este ușor programabil, nu sunt necesare de exemplu setarea și administrarea comunicării între PLC și HMI. Nu necesită cabluri pentru conectarea celor două aparate, crearea canalelor de comunicare, nici utilizarea legăturilor de referințe încrucișate.

Aplicațiile controlerelor cu HMI integrat

Panoul de operare este compus în general dintr-un ecran tactil sau, după caz, tastatură. HMI-ul servește la afișarea mesajelor, stărilor, jurnalelor, tendințelor, oferind posibilitatea de comunicare între controler și operatorul echipamentului automatizat. Prin tastatură și/sau ecranul tactil, HMI-ul se poate folosi, de asemenea, la înregistrarea datelor sau pornirea funcțiilor, cu scopul de comunicare între operator și aparat. Oricare ar fi denumirea: OPLC sau PLC + HMI, aceste controlere logice programabile încorporate pot fi folosite la toate tipurile de procese automate. Marile idei par întotdeauna simple – după ce s-au născut.

UniStream PLC

UniStream PLC

PLC + HMI modular, all-in-one, scalabil, cu un sistem de software intuitiv, care oferă eficiență și o experiență excepțională pentru cllient.
PLC és 12" HMI egyben: Vision 1210 PLC + HMI

Vision PLC

PLC-uri inovatoare cu HMI grafice integrate, capacități avansate de comunicare, o gamă largă de module atașabile, diagonală 5,7”, 10,4" sau 12,1”.
Samba 4,3"-os mini PLC + HMI mikro áron

Samba mini PLC

PLC-uri cu ecrane tactil color spectaculoase la prețuri imbatabile. La fel ca și în cazul PLC-urilor, se pot programa ușor, cu același sistem de dezvoltare Visiologic.
Unitronis Jazz-J mikro PLC + HMI

Jazz mikro PLC

PLC-uri micro integrate cu funcționalitate completă, text HMI, pentru echipamente mici, sarcini mici de automatizare. PLC-uri adevărate la costul releelor inteligente.
Vision 280 PLC + HMI

Versiuni clasice

PLC-uri accesibile, capacitatea lor a fost dovedită de nenumărate ori, cu toate acestea, spre deosebire de restul tipurilor recomandate pentru dezvoltări noi, de obicei nu sunt disponibile în stoc.

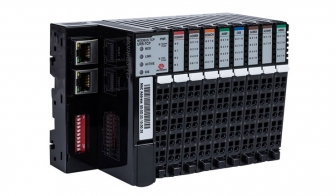

Unistream remote I/O

UniStream I/O

Intrările și ieșirile Ethernet remote pentru PLC-urile UniStream. Fiecare adaptor este echipat cu un port Ethernet pentru rutare Îngust, module […]
Unitronics XL, PLC I/O modul

Module PLC I/O

Module de intrare și de ieșire pentru expansiunea locală sau de distanță a PLC-urilor, cu ajutorul cărora se pot conecta diferite dispozitive la aparatul de comandă de ex. comutatoare, celule de dinamometre.
V100-PB1 profibus slave Unitronics PLC bővítőmodul

Module de comunicare

Porturi de expansiune Ethernet, RS232/RS485, CANbus și Profibus pentru completarea capacităților de comunicare PLC-urilor Vision și Samba.
PLC programozás létradiagrammal

Software

Unul dintre marile avantaje al PLC-ului Unitronics este că sistemele de dezvoltare, care se pot descărca gratuit, devin rapid instrumentele preferate de utilizatori.
